              您現在的位置:中國智能制造網>嵌入式系統頻道 >行業資訊

              嵌入式屏幕色彩開發

              2018年12月04日 09:35:55來源:電子產品世界關鍵詞:嵌入式系統
              還記得此前的“藍黑白金裙”之爭嗎?這個分歧源于我們的眼中用來分辨顏色的錐狀細胞的差異,而人機界面中“藍黑白金裙”之爭同樣存在,這是什么原因?本文為你揭秘,并從色彩角度為大家介紹人機交互界面的設計。

              人們都知道,把大象放進冰箱需要三步,而人眼把世界放進大腦也可簡單分為三步:

              (1)眼球感應到像(傳感器采集并轉換成數字信號);

              (2)轉成神經信號傳到大腦(通過通訊系統將信號傳到處理器);

              (3)大腦處理并存放(處理器轉化成屏幕可顯示與存儲的格式)。

              所以,人眼開始看到的圖像格式由光信號轉化成了神經中的電信號與化學信號,傳播格式已經不同了,同樣,機器也是要轉換的。

              RGB圖像格式

              大腦里的格式——RGB圖像格式:首先,屏幕是由一個個像素點組成的,里面絢麗的色彩也就只是出自像素點上紅(Red)、綠(Green)、藍(Blue)三原色而已,這種色彩的表示方法稱為RGB色彩空間表示(它也是多媒體計算機技術中用得最多的一種色彩空間表示方法),如下圖所示。


              嵌入式屏幕色彩開發


              根據三基色原理,任意一種色光F都可以用不同分量的R、G、B三色相加混合而成。公式如下所示。


              嵌入式系統


              白光是多種光的混合,所以當三基色系數最大時為白色,零時為黑色,而介于兩者間的就是世間百色了。

              每個像素點就像一個顏料盒,盒子越大,裝的色彩種類越多,則這個像素點能表達的色彩越豐富,而這個盒子的大小在電腦里叫做存儲空間,調色的方式則是改變三原色含量,下面的表越往下,所需要的存儲空間越大,但每個像素點能描述的顏色越準確,屏幕的畫面也就越逼真。

              YUV圖像格式

              眼球上的格式——YUV圖像格式:我們存儲的時候為了節約空間、方便打包就用了亮度信號Y和兩個色差信號R-Y(紅色-亮度,即U)、B-Y(藍色-亮度,即V)分別進行編碼,然后發出去,到了顯示終端再轉換回RGB格式,這種色彩的表示方法就是所謂的YUV色彩空間表示。

              這時候也許你會問“咦,G(綠色)哪去了”,其實兩種顏色加亮度也能通過算法大致表達出原本的顏色,所以就算是融合進R和B里了。

              與RGB視頻信號傳輸相比,YUV最大的優點在于只需占用極少的帶寬(RGB要求三個獨立的視頻信號同時傳輸),兩種格式對帶寬的占用量噸位差異如下圖一般,RGB占用的帶寬要大得多。

              難道只為了省點帶寬所以我們就義無反顧選擇了YUV格式嗎?當然不是!雖然低帶寬很關鍵,但是色彩也至關重要。

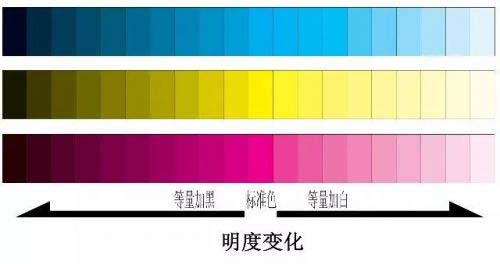

              采用YUV色彩空間更重要在于它的亮度信號Y和色度信號U、V是分離的,這樣分開的好處就是不但可以避免相互干擾,還可以降低色度的采樣率而不會對圖像質量影響太大。如果U、V為零,就沒有顏色,變成黑白電視了。當然,Y也是一個重要參數,其實平時我們看一個顏色深淺是很不一樣的,而深淺取決于亮度Y,Y的影響如下圖示。


              嵌入式操作系統
